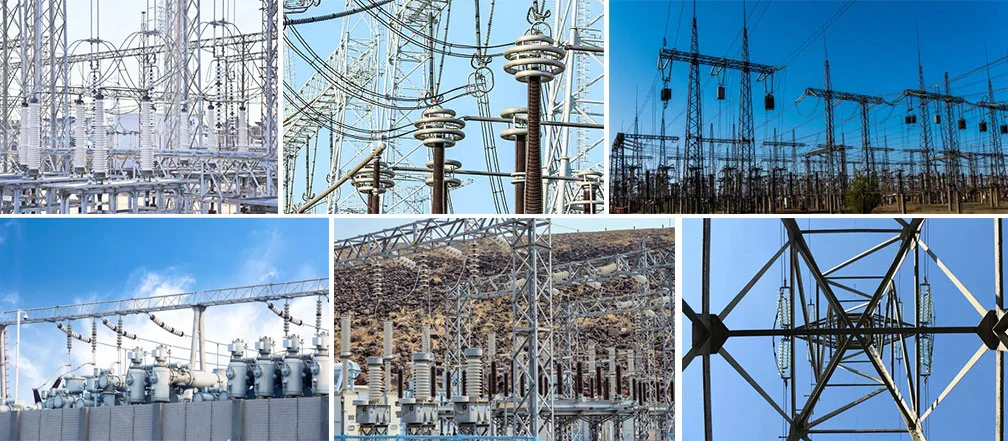

500KV understationsstruktur elektricitetstransmissionslinje

Mao Tong er en førende Kina 500KV transformerstation Structure Electricity Transmission Line producenter, leverandører og eksportør. Qingdao Maotong
Intelligent understation

Intelligent understation er opgradering og udvikling af digital understation. På basis af digital understation, kombineret med behovene for smart grid, er understationsautomatiseringsteknologien beriget for at realisere den intelligente understationsfunktion. Design og konstruktion af intelligente transformerstationer skal udføres under baggrund af smart grid. Det skal opfylde kravene til konstruktion og udvikling af smart grid i vores land og afspejle karakteristikaene for smart grid-informatisering, digitalisering, automatisering og interaktion i vores land.

Intelligent understation har følgende funktionelle egenskaber:

1. Forbind hele netværket tæt.

2. Støt smart elnet.

3. Intelligente understationer med høje spændingsniveauer opfylder kravene til UHV transmissionsnet.

4. Mellem- og lavspændings intelligent understation giver adgang til distribueret strømforsyning.

5. Fjernvisualisering.

6, udstyr og faciliteter standardiseret design, modulær installation.

For at styrke det integrerede styringsniveau for understation og uovervåget understation i sikkerhedsproduktion, tyverisikring, brandovervågning og andre aspekter, overvejer flere og flere kraftvirksomheder opførelsen af ​​et centraliseret fjernbilledovervågningssystem, som fremmer netværksudviklingen af integreret strømovervågning. Med IP digital video kan den overvåge og overvåge de relevante data, miljøparametre og billeder af hver understation/station og direkte forstå og mestre situationen for hver understation/station i realtid og reagere på situationen i tide, således som for at imødekomme behovene i mange regionale transformerstationer.

Understation er simpelthen et sted, hvor spændingen og strømmen transformeres. For at overføre den elektriske energi fra kraftværket til fjernbrugerne, skal den elektriske energi boostes og føres tilbage til højspændingsnettet, hvorefter spændingen kan aflastes i henhold til de nærliggende brugeres behov. Transformatorstationer er blevet en uundværlig del af elsystemet ved at løfte og sænke spændingen og sende strøm til brugerne.
I løbet af den 100-årige historie med fælles udvikling af kraftværker og elektriske kraftsystemer er der sket store ændringer i transformerstationers byggeplads, spændingsniveau og udstyrsforhold.

På transformerstationens byggeplads, fra alle de oprindelige åbne udendørs transformerstationer, dukkede der gradvist op indendørs transformerstationer og nogle underjordiske transformerstationer, og arealet af transformerstationen og de oprindelige åbne udendørs transformerstationer krympede meget.

Med hensyn til spændingsniveau, med udviklingen af ​​strømteknologi, anvendes et lille antal 110kV og 220kV understationer som hub understation. Transmissionstilstanden med lille net for 35kV terminalstationer har gradvist udviklet sig til en transmissionstilstand med stort net med 1000kV og 500kV UHV understationer som hub-understationer og 220kV og 110kV understationer som terminalunderstationer.

Hvad angår elektrisk udstyr, udviklede primært udstyr fra det originale åbne udendørs udstyr gradvist sig til fuldt lukket gaskombination (GIS) og semi-lukket gaskombination (HGIS); Sekundære enheder udviklet fra den tidlige transistor- og integrerede kredsløbsbeskyttelse til mikrocomputerbeskyttelse.
Strukturdesignet og udstyrslayoutet for moderne transformerstation skal opfylde følgende seks krav:

1. Den tilknyttede 10kV transformerstation i bunden af ​​bygningen skal ikke opdeles i rum. Transformatorer og høj- og lavspændingsanlæg kan placeres i samme etage og i samme rum.

2. Transformatorstationens indendørs layout skal være kompakt og rimeligt for at lette drift, vedligeholdelse, test og inspektion af driftspersonalet. Installationspositionen af ​​omskifterskabet skal opfylde kravene til den mindste kanalbredde og tage behørigt hensyn til kravene til udvikling og udvidelse;

3. Placeringen af ​​hvert selskabslokale i transformerstationen bør være rationelt indrettet. Højspændingsfordelingsrummet støder op til højspændingskondensatorrummet, og lavspændingsfordelingsrummet støder op til transformerrummet.

4. Faciliteterne i høj- og lavspændingsfordelingsrummet skal opfylde kravene til sikkerhed og brandforebyggelse, og brændbare materialer må ikke bruges i stationsudsmykningen;

5. Dørene til høj- og lavspændingsfordelingsrummet, kondensatorrummet og transformerrummet skal åbnes udad, og dørene til de tilstødende to distributionsrum skal åbnes tovejs;

6. Høj- og lavspændingsfordelingsrummet, kondensatorrummet, transformerrummet og hovedkontrolrummet skal være udstyret med faciliteter til at forhindre regn, sne, slanger, rotter og anden adgang gennem døren, vinduet og kabelgrøften.
