66kv 120kv 220kv Varmgalvaniseret Elkrafttårn

Power Tower introduktion:

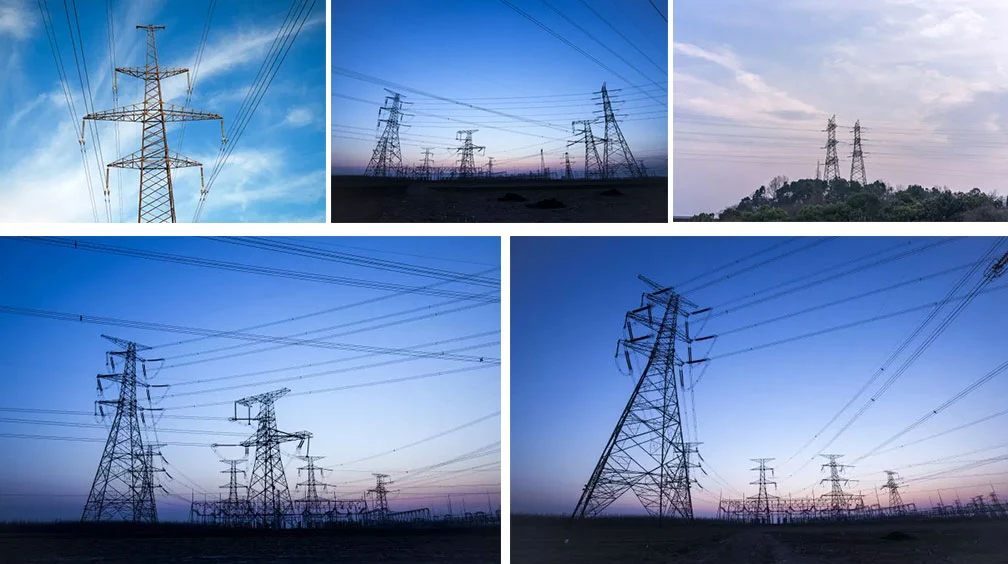

Krafttårnet er en trapezformet eller trekantet tårnkonstruktion med en højde på 25-40 meter. Det er en stålrammekonstruktion. Krafttårne ​​er for det meste bygget i nærheden af ​​kraftværker og distributionsstationer i marken. De er vigtige faciliteter i elsektoren, kan luftledninger og spille en rolle som beskyttelse og støtte. Design, fremstilling, installation, vedligeholdelse og kvalitetsinspektion af eltårne ​​er vigtige garantier for driften og udviklingen af ​​moderne elsystem.

Tårnklassificering:

1. Højspændingsledningstårn er opdelt i tangenttårn og spændingstårn. Hjørnetårn er en slags spændingstårn, og kathovedtårn er en slags tangenttårn.

2. Isolatoren er ligesom tangenttårnet et lodret hængende kathovedtårn, spændingstårnet, og isolatoren er vandret, hvilket bruges til at forhindre løkketårnet i at falde, linjedrejning osv.

3. Spændingen afhænger af antallet af isolatorer, 1-2 stk: 10KV, 3-5 stk, 35KV, 7 stk 110KV, 14-16 stk 220KV, 28 stk 500KV. Hvis du ser flere, behøver du ikke at tælle dem. Du kan se længden nogenlunde.
Det er opdelt i:

4. Fem typer vinbæger, kattehoved, toptype, tørtype og fadtype

5. Det kan opdeles i spændingstårn, tangenttårn, vinkeltårn, transponeringstårn (erstatter lederfasepositionstårn), terminaltårn og krydstårn i henhold til formålet.

Krav til 66kv 120kv 220kv Varmgalvaniseret Electric Power Tower:

Tårnets størrelse og spændvidde skal opfylde kredsløbskravene: den nødvendige lille sikkerhedsafstand skal holdes mellem lederen og jorden, bygninger, træer, jernbaner, motorveje, floder og andre luftledninger, mellem lederen og lederen, mellem aflederen og lynaflederen. Lynaflederens beskyttelsesvinkel i forhold til aflederen og den vandrette lille afstand mellem to lynafledere ved brug af dobbelt lynafleder skal opfylde de relevante forskrifter.

Belastning:

Transmissionsledningstårnet bærer hovedsageligt vindbelastning, isbelastning, ledningsspænding, dødlast, vægten af ​​personale og værktøj under installation eller vedligeholdelse, samt belastningen af ​​brudt linje og seismisk påvirkning. Den rimelige kombination af disse belastninger under forskellige meteorologiske forhold skal tages i betragtning i designet. Egenlasten inkluderer vægten af ​​tårnet, linen, fittings, isolatoren, den resulterende vinkelkraft af linen og den ubalancerede spænding langs linen. Forskellige lande har forskellige regler for brudbelastningen med hensyn til antallet af brudte ledninger (generelt eksklusive samtidige brud af ledere og lynafledere), størrelsen af ​​brudspændingen og de meteorologiske forhold under bruddet.

Tårnet er generelt forenklet til statisk analyse. For dynamiske belastninger såsom vind, brudt linje og jordskælv, betragtes den dynamiske virkning normalt ved at multiplicere vindvibrationskoefficienten, brudt linjepåvirkningskoefficienten og seismisk kraftresponskoefficient på grundlag af statisk analyse.
