Forholdet mellem transmissionstårnet og spænding

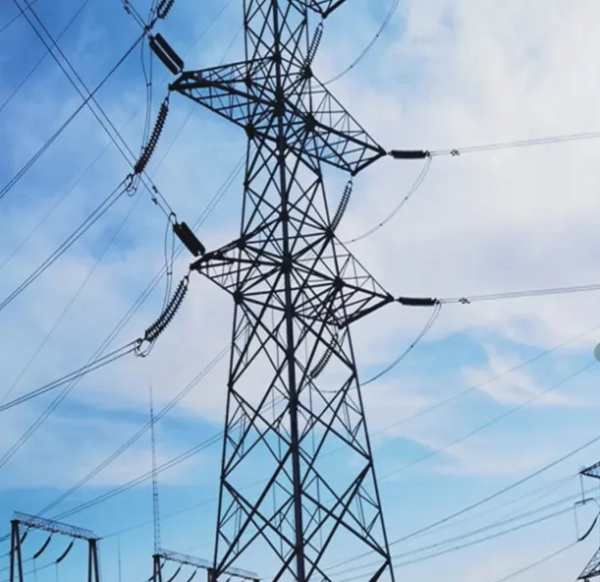

A Transmissionstårner en struktur, der bruges til at understøtte højspændingstransmissionslinjer. Kraftoverførslen og transformationssystemet transmitterer elektrisk energi fra kraftværker til understationer gennem disse højspændingslinjer og distribuerer det derefter til forskellige brugere.

Under denne proces er der følgende forhold mellem jerntårnet og kraftoverførsel og transformationsspænding:

Spændingsniveau: Transmissionslinjer klassificeres i henhold til deres spændingsniveauer, såsom 35 kV, 110 kV, 220 kV, 500 kV og endnu højere ultrahøj spænding (UHV) linjer. Design og specifikationer af jerntårnet bestemmes også i henhold til disse spændingsniveauer. Jo højere spænding, jo større er afstanden og højden mellem tårnene normalt for at undgå bueudladning og elektromagnetisk interferens mellem linjerne.

Isoleringskrav: Når spændingsniveauet øges, øges kravene til isolatorer på tårnet også i overensstemmelse hermed. Højspændingstransmissionslinjer kræver stærkere isolatorer for at forhindre strømlækage og bueudladning. Designet af tårne ​​skal tage højde for installation og understøttelse af disse isolatorer.

Mekanisk styrke: Højspændingstransmissionslinjer bærer typisk større strømme, hvilket betyder, at tykkere ledere er påkrævet. Jerntårnet skal have tilstrækkelig mekanisk styrke til at understøtte disse ledere og være i stand til at modstå forskellige eksterne miljøfaktorer, såsom vindkraft, is og snebelastning osv.

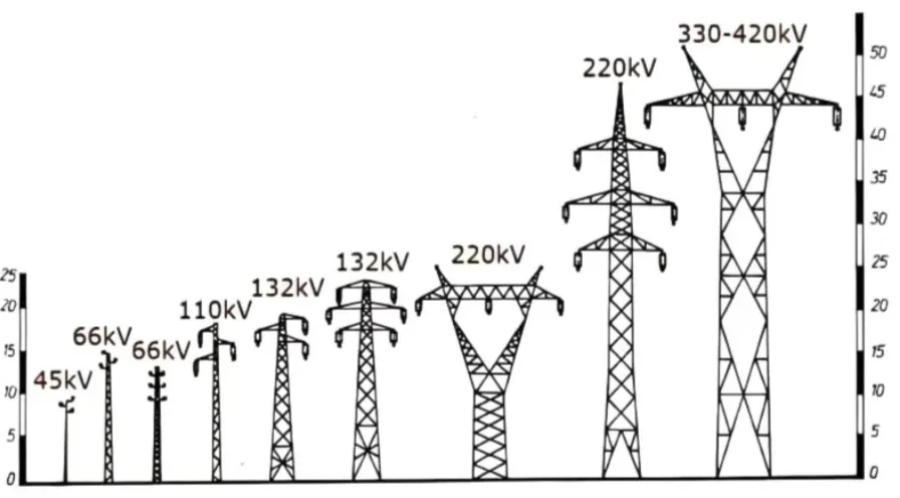

Design af tårntype: Transmissionslinjer med forskellige spændingsniveauer kræver forskellige typer tårne. For eksempel kan lavspændingstransmissionslinjer anvendes relativt enkle tårnstrukturer, mens højspændingstransmissionslinjer kræver komplekse tårnstrukturer med flere poler for at tilbyde højere stabilitet og sikkerhed.

Sikkerhedsafstand: Højspændingstransmissionslinjer er nødt til at opretholde en bestemt sikkerhedsafstand for at forhindre skade på det omgivende miljø og personale. Højden og layoutet af jerntårnet skal sikre, at de sikre afstande mellem lederne og jorden, bygninger og vegetation overholder relevante regler.

Afslutningsvis er forholdet mellem jerntårne ​​og kraftoverførsel og transformationsspænding tæt beslægtet. Forskellige spændingsniveauer påvirker direkte design-, struktur- og sikkerhedskravene for jerntårne.
