Power Line Tower Vinkel stålrørsgittertårn

Højkvalitets Power Line Tower Angle Steel Tubular Lattice Tower tilbydes af kinesiske producenter Mao Tong. Qingdao Maotong ® Electric Power Equipment Co., Ltd. Virksomhedens hovedforretningsområde: solenergi, solcelleprodukter, transformerstationer og vandkraftværker, transmissionsledningstårn, ståltårn og stålrørstang, jerntilbehør (ankerbolte, basisstål), kommunikationstårn, jernbanelinjeudstyr og kraftkomponenter og andre stålkonstruktioner.

Intelligent understation

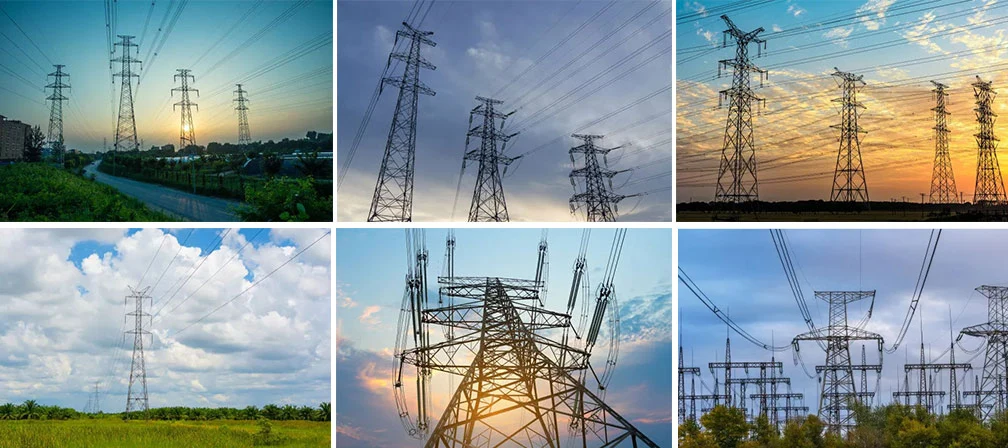

Power tårn, også kendt som transmissionslinje tårnet, i henhold til sin form er generelt opdelt i: glas type, kat hoved type, på typen, tør type og spand type fem, i henhold til brugen af punkter er: Spændetårn, lineært tårn, hjørne tårn, transponering tårn (skift tråd fase position tårn), terminal tårn og spænd tårn, osv. stang er hovedsageligt sammensat af enkelt ensartet vinkelstål eller kombinationsvinkelstål, materialet er generelt Q235 (A3F) og Q345 (16Mn), og forbindelsen mellem stængerne er lavet af grove bolte. Ved boltforskydningsforbindelse er hele tårnet sammensat af vinkelstål, der forbinder stålplade og bolte, individuelle dele såsom tårnfoden af ​​flere stålplader svejset ind i en komponent, så varmgalvanisering, transport og konstruktionsopstilling er yderst praktisk. For tårnet med en højde under 60 m sættes fodsøm på et af tårnets hovedmaterialer for at gøre det lettere for bygningspersonalet at klatre op i tårnet.

Tårnstruktur:

Hele tårnet er hovedsageligt sammensat af tre dele: tårnhovedet, tårnkroppen og tårnbenene. Hvis det er et kabel, øger tårnet også kabeldelen. Tårnhoved fra tårnbenet til tårntværsnittet ændrer sig dramatisk (stiplet linje) ud af den ovenstående del af tårnhovedet, hvis der ikke er nogen hurtig ændring i snit, så den nederste tværarm af den nederste streng over tårnhovedet. Segmentet af pylonen over fundamentet af tårnbenene kaldes pylonen. Sektionen mellem pylonen og pylonen kaldes pylonen.

Tekniske parametre:

1, spænding: 10kv-220kv (tilpasset spænding)
2. Modeller: lineært tårn, hjørnetårn, terminaltårn, grentårn; Enkelt og dobbelt sløjfe; Den kan fastgøres med kabelbeslag, aflederbeslag og isolatorpladebeslag.
3, grundvindtryk: w0= 0,35-0,95KN /m2
4, seismisk befæstning intensitet: 8 grader og mindre end 8 grader område
5, fundaments bæreevne: 100 og 200 KN/m2 over
6, istykkelse: ≤10mm
7, vinkelret: ≤1/1000
8. Behandling: varmgalvanisering
9. Implementeringsstandard: National standard
